Rozvaděče pro fotovoltaiku musí splňovat normy. Instalační firmy pozor, nevystavujte zákazníky zbytečným rizikům!

Bez čeho se žádná fotovoltaická elektrárna neobejde? Každý si nejspíš vybaví fotovoltaické panely, střídač, dnes už prakticky nevyhnutelně také bateriové úložiště a regulace. Co ale bývá často opomíjeno, je rozváděč – přestože bez něj by celá elektrárna nebyla nejen funkční, ale hlavně bezpečná.

O důležitosti kvalitního rozváděče jsme hovořili s Ing. Josefem Zíkou, jednatelem naší společnosti.

Rozváděč není jen krabička s jističi

„Mnoho lidí, bohužel někdy i elektrikářů, vnímá rozváděč jen jako plastovou skříňku s pár pojistkami. Ve skutečnosti je to zásadní prvek celé elektroinstalace, který slouží k jištění, měření a ovládání. A jeho výroba i návrh musí odpovídat přesně definovaným normám,“ říká Zíka.

Ve firmě A-Z TRADERS jsme si tohoto faktu dobře vědomi, a proto se při výrobě rozváděčů důsledně držíme nejen požadavků trhu (či konkrétního zákazníka v případě zakázkové výroby), ale také vládního nařízení 118/2016 Sb. a příslušných norem ČSN EN (IEC).

Co musí správný rozváděč splňovat?

Každý rozváděč uváděný na trh v ČR nebo EU musí být vybaven výrobcem definovaným štítkem s následujícími údaji:

• jméno výrobce
• typové označení
• datum výroby
• sériové číslo
• použité normy (IEC)
• stupeň krytí (IP)
• napěťovou hladinu
• maximální proud
• CE značku
• adresu výrobce

„Pokud štítek chybí, nesplňuje rozváděč zákonné požadavky, a co hůř – revizní technik nebo montážník pak přebírá plnou odpovědnost. Přitom se často setkávám s tím, že na rozváděčích štítek úplně chybí, nebo je nedostatečný. To je zásadní chyba,“ upozorňuje Zíka.

Rozdíl mezi úplným krytem a individuálním rozváděčem

Někteří výrobci (nebo spíše montážníci) se snaží obejít normy tím, že používají tzv. úplný kryt – tedy jednoduchý rozváděč s předdefinovanými komponenty. Ten je určen pro jednoduché domácí elektroinstalace, kde nehrozí složitější provozní podmínky.

V oblasti fotovoltaiky je ale takové řešení zcela nevhodné. Rozváděče jsou často vystaveny vyšším proudům, teplotám a specifickým požadavkům – a proto musí být individuálně navrženy, řádně testovány a zkompletovány s ohledem na konkrétní instalaci.

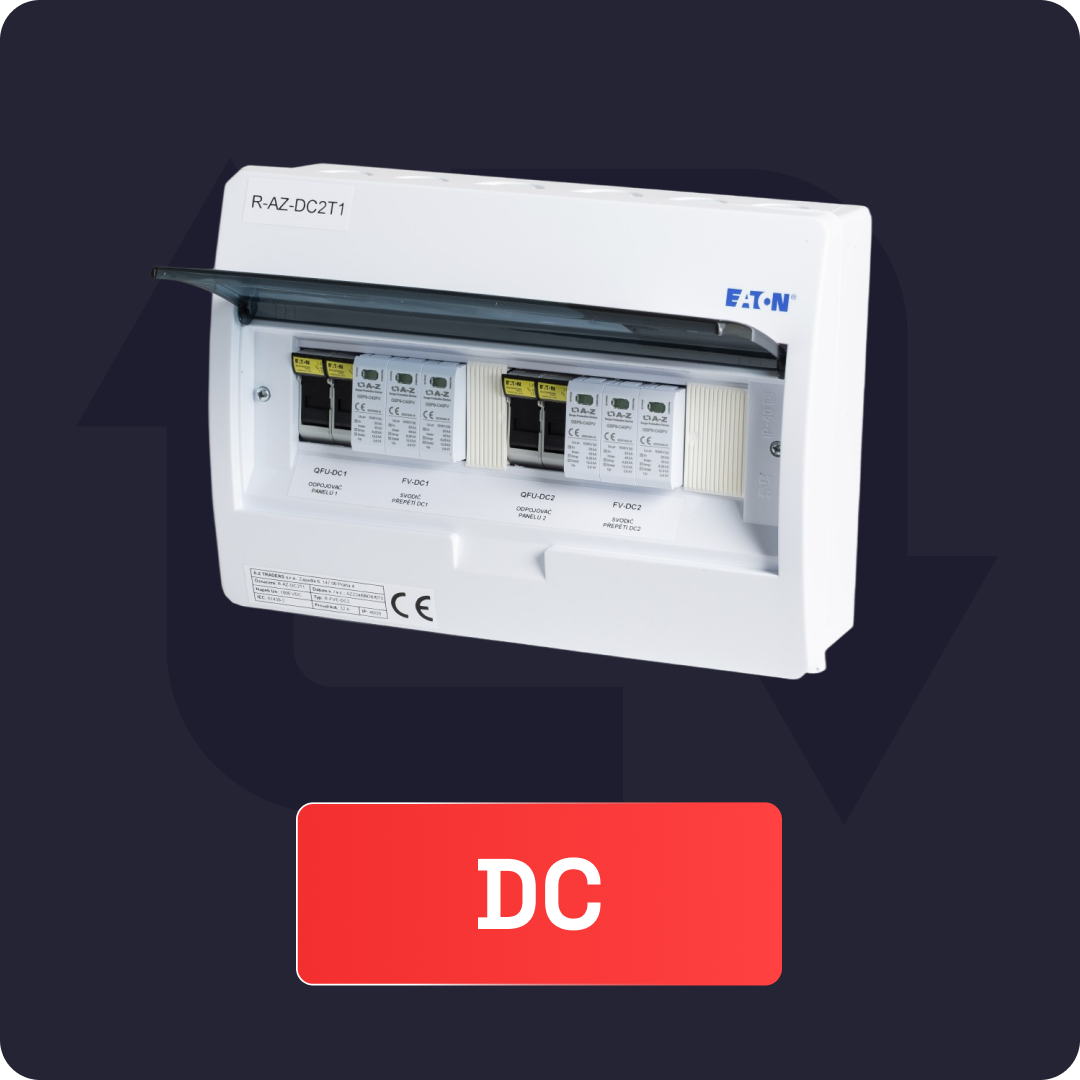

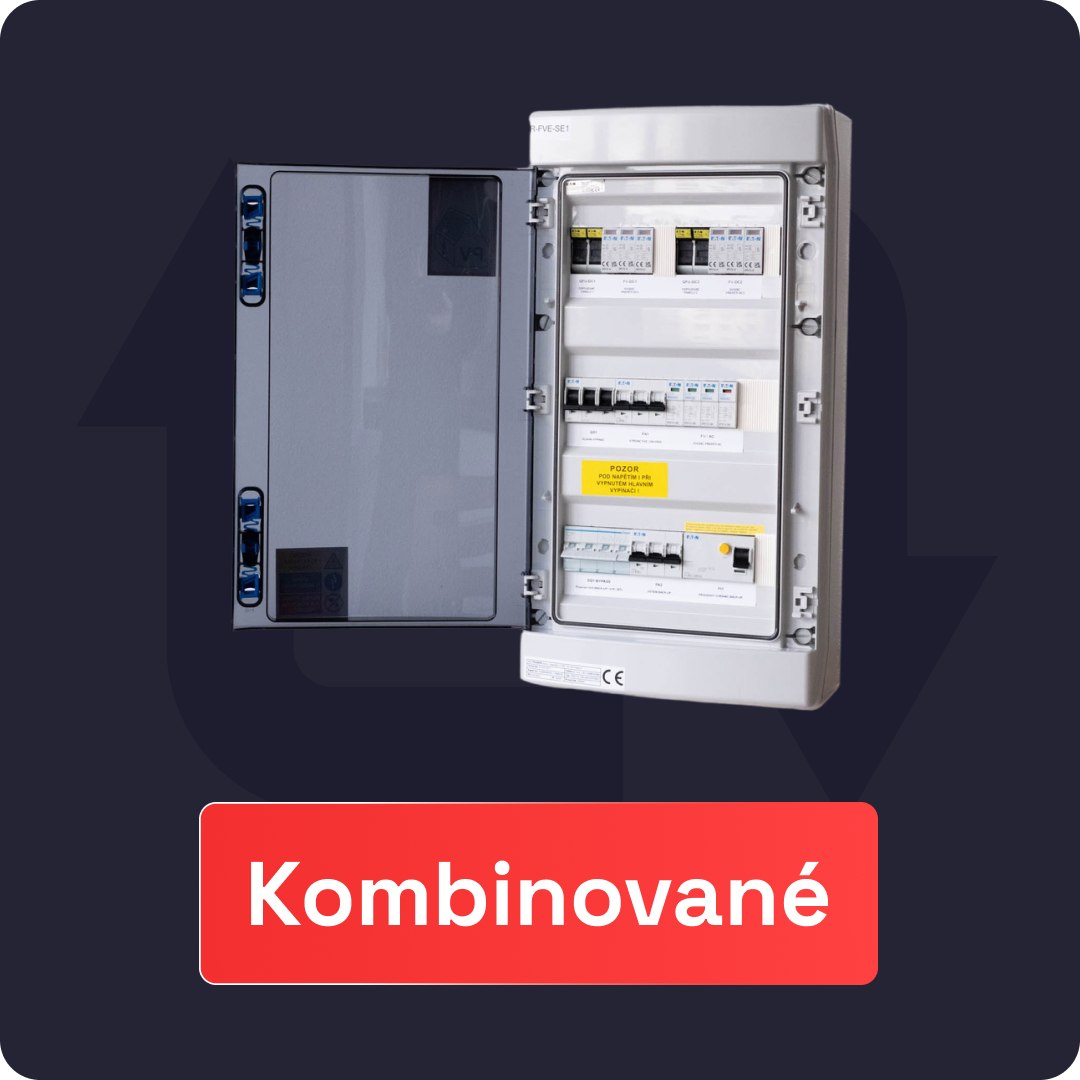

Rozváděče pro FVE se od běžných domovních rozváděčů liší svým specifickým provozem, ať už se jedná o přítomnost DC napětí, které dosahuje často hodnot okolo 1000 V nebo třeba kombinací AC a DC obvodů v jednom rozváděči. Z těchto a dalších důvodů jsou na rozváděče pro FVE kladeny zvýšené nároky.

Normy a typy rozváděčů: DBO vs. PCS

Pro výrobu rozváděčů platí tyto normy:

• DBO rozváděče (provozované laiky):

  • ČSN EN (IEC) 61439-1 ed.2

  • ČSN EN (IEC) 61439-3

• PCS rozváděče (výkonové):

  • ČSN EN (IEC) 61439-1 ed.2

  • ČSN EN (IEC) 61439-2 ed.2

Aby byl rozváděč bezpečný, musí být vyroben přesně podle těchto norem, což zahrnuje výpočty, výběr komponent i výslednou zkoušku.

„Normy nejsou formalita. Jsou klíčem k zajištění bezpečnosti, spolehlivosti a funkčnosti celého systému,“ připomíná Ing. Zíka.

Co znamená označení IP?

Stupeň krytí IP (Ingress Protection) označuje odolnost elektrických zařízení vůči prachu a vodě. Čím vyšší číslo, tím větší ochrana:
