Nová verze oblíbeného regulátoru pro efektivní ohřev vody jen z fotovoltaiky. To je A-Z WATER Inverter 2.0 LCD. Jak již název napovídá, uživatelé mají oproti předchozí generaci možnost ovládat ohřev vody pohodlně s plně barevným dotykovým LCD displejem.

Zajímavé inovace

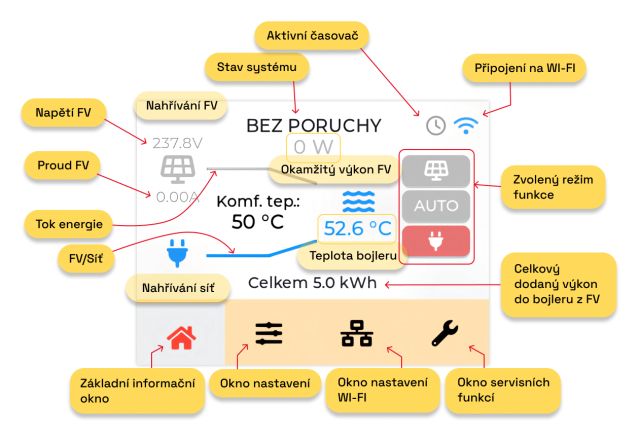

Uživatelsky přívětivé rozhraní nabízí kompletní ovládání v češtině a přehledné ukazatele provozních stavů. Mimo grafického ovládání a zobrazení režimu funkce je k dispozici také přesné měření parametrů FVE včetně hodnoty celkového výkonu dodaného z FV panelů do akumulační nádrže.

Vývoj regulace pro efektivní ohřev vody z fotovoltaiky přinesl nové zajímavé inovace, které zjednoduší montáž a zvýší uživatelský komfort.

Bezpečnost na prvním místě

Pro maximální bezpečnost a uživatelský komfort jsme nově přidali funkce „AntiLegionella“ a „FreezeSafe“.

V případě funkce AntiLegionella dochází pravidelně každých 30 dní k sanitaci zásobníku pro zamezení namnožení bakterií Legionella a E. Coli. Systém poskytuje také kontrolu, zda-li sanitace proběhla v souladu s požadavky. V opačném případě vyzve uživatele k případné akci (např. zvýšit teplotu na termostatu bojleru).

Druhá jmenovaná funkce zamezuje poklesu teploty zásobníku pod 5 °C, aby nemohlo dojít k zamrznutí vody a poškození zásobníku. Obě funkce jsou uživatelsky volitelné.

Další funkcí a možná i nejpodstatnější, je funkce nastavení výkonu patrony, kdy i v případě nevhodného (vyššího) napětí FV stringu dojde k omezení výkonu na nastavenou hodnotu a tím i k zamezení přetížení patrony! Tato funkce výrazně usnadňuje volbu panelů, prodlužuje životnost patrony i samotné jednotky a předchází případným škodám a z toho vyplývajících servisních akcí.

Současně s touto funkcí jsou v zařízení implementovány nové „SMART“ ochrany, které minimalizují potenciální problémy vzniklé chybnou instalací nebo nevhodnou volbou FV panelů na bezporuchový a stabilní chod celého systému ovládaného zařízením A-Z WATER Inverter 2.0 LCD.

Automatické aktualizace díky připojení k WiFi

A-Z WATER Inverter 2.0 LCD  udělá díky těmto funkcím z vašeho obyčejného bojleru Smart zařízení.

Zařízení nově disponuje rozhraním WiFi. Po připojení jednotky do domácí WiFi sítě získá zákazník automatické aktualizace systému včetně možného přidávání nových funkcí, přesného času z internetu a do budoucna i cloudového monitoringu a ovládání. S touto funkcionalitou také souvisí funkce dvou časových oken, které nahrazují HDO vstup pro časovou a ekonomickou optimalizaci dodržování komfortní teploty v automatickém režimu.

Zařízení podle nastaveného režimu napájí přímo bojler z produkce solárních panelů bez zbytečných ztrát.

Pro optimální efektivitu je výkon z panelů zpracovávám přes MPPT, čímž je zaručen optimální pracovní bod a nejvyšší efektivita výroby elektrické energie. Vzhledem k tomu, že je bojler v podstatě čistě ohmická zátěž, je výkon zpracováván prakticky od prvního vyrobeného wattu (> 50W produkce) energie z panelů přímo do teplé vody.

Odpadá nutnost použití speciálních bojlerů pro stejnosměrné napájení

Dále je jednotka vybavena funkcí MPPS, kdy pravidelně skenuje charakteristiku celého stringu a v případě částečně zastíněného panelu najde optimální bod celé soustavy panelů, čímž částečně nahrazuje funkci optimizerů na FV panelech. S ohledem na univerzálnost použití je výstupní napětí střídavé (modifikovaný sinusobdélník), tím odpadá nutnost použití speciálních bojlerů pro stejnosměrné napájení.

Jednotka je koncipována pro vstupní napětí 75 – 350 V DC s ohledem na provozní napětí topné patrony bojleru! V praxi je optimální kombinace 4 až 5 panelů o jmenovitém výkonu 450 – 550 W na panel s bojlerem na 230 V.

K jednotce je dodáváno čidlo teploty, díky kterému je možné nastavit minimální komfortní teplotu v režimu plné automatiky a odečítat aktuální teplotu v zásobníku.

Jednotka vyžaduje trvalé připojení do rozvodné sítě, ale pouze k provozu vlastní řídící elektroniky nebo v případě dohřívání ze sítě k napájení bojleru. Vlastní spotřeba jednotky v době ohřevu z FVE je přibližné 0,5 – 3 W (zhasnutý displej bez WiFi, rozsvícený displej, ventilátor, wifi komunikace).

Jednotka tedy nemůže být napájena pouze z FVE, vždy je nutná rozvodná síť.

Bez čeho se žádná fotovoltaická elektrárna neobejde? Každý si nejspíš vybaví fotovoltaické panely, střídač, dnes už prakticky nevyhnutelně také bateriové úložiště a regulace. Co ale bývá často opomíjeno, je rozváděč – přestože bez něj by celá elektrárna nebyla nejen funkční, ale hlavně bezpečná.

O důležitosti kvalitního rozváděče jsme hovořili s Ing. Josefem Zíkou, jednatelem naší společnosti.

Rozváděč není jen krabička s jističi

„Mnoho lidí, bohužel někdy i elektrikářů, vnímá rozváděč jen jako plastovou skříňku s pár pojistkami. Ve skutečnosti je to zásadní prvek celé elektroinstalace, který slouží k jištění, měření a ovládání. A jeho výroba i návrh musí odpovídat přesně definovaným normám,“ říká Zíka.

Ve firmě A-Z TRADERS jsme si tohoto faktu dobře vědomi, a proto se při výrobě rozváděčů důsledně držíme nejen požadavků trhu (či konkrétního zákazníka v případě zakázkové výroby), ale také vládního nařízení 118/2016 Sb. a příslušných norem ČSN EN (IEC).

Co musí správný rozváděč splňovat?

Každý rozváděč uváděný na trh v ČR nebo EU musí být vybaven výrobcem definovaným štítkem s následujícími údaji:

• jméno výrobce
• typové označení
• datum výroby
• sériové číslo
• použité normy (IEC)
• stupeň krytí (IP)
• napěťovou hladinu
• maximální proud
• CE značku
• adresu výrobce

„Pokud štítek chybí, nesplňuje rozváděč zákonné požadavky, a co hůř – revizní technik nebo montážník pak přebírá plnou odpovědnost. Přitom se často setkávám s tím, že na rozváděčích štítek úplně chybí, nebo je nedostatečný. To je zásadní chyba,“ upozorňuje Zíka.

Rozdíl mezi úplným krytem a individuálním rozváděčem

Někteří výrobci (nebo spíše montážníci) se snaží obejít normy tím, že používají tzv. úplný kryt – tedy jednoduchý rozváděč s předdefinovanými komponenty. Ten je určen pro jednoduché domácí elektroinstalace, kde nehrozí složitější provozní podmínky.

V oblasti fotovoltaiky je ale takové řešení zcela nevhodné. Rozváděče jsou často vystaveny vyšším proudům, teplotám a specifickým požadavkům – a proto musí být individuálně navrženy, řádně testovány a zkompletovány s ohledem na konkrétní instalaci.

Rozváděče pro FVE se od běžných domovních rozváděčů liší svým specifickým provozem, ať už se jedná o přítomnost DC napětí, které dosahuje často hodnot okolo 1000 V nebo třeba kombinací AC a DC obvodů v jednom rozváděči. Z těchto a dalších důvodů jsou na rozváděče pro FVE kladeny zvýšené nároky.

Normy a typy rozváděčů: DBO vs. PCS

Pro výrobu rozváděčů platí tyto normy:

• DBO rozváděče (provozované laiky):

  • ČSN EN (IEC) 61439-1 ed.2

  • ČSN EN (IEC) 61439-3

• PCS rozváděče (výkonové):

  • ČSN EN (IEC) 61439-1 ed.2

  • ČSN EN (IEC) 61439-2 ed.2

Aby byl rozváděč bezpečný, musí být vyroben přesně podle těchto norem, což zahrnuje výpočty, výběr komponent i výslednou zkoušku.

„Normy nejsou formalita. Jsou klíčem k zajištění bezpečnosti, spolehlivosti a funkčnosti celého systému,“ připomíná Ing. Zíka.

Co znamená označení IP?

Stupeň krytí IP (Ingress Protection) označuje odolnost elektrických zařízení vůči prachu a vodě. Čím vyšší číslo, tím větší ochrana:

Výběr správného stupně IP je zásadní zejména u venkovních instalací nebo v prašném prostředí. Pro venkovní FVE instalace je zpravidla nutné IP54 nebo vyšší.

Kvalita rozváděčů A-Z TRADERS: strojově ohýbané vodiče, značkové komponenty, prohlášení o shodě

Rozváděče vyráběné společností A-Z TRADERS jsou osazovány komponenty od ověřených značek, jako je např. Eaton. Každý rozváděč je vybaven:

• strojově ohýbanými vodiči (zajištění přesnosti a spolehlivosti),
• prohlášením o shodě,
• výrobním štítkem dle všech požadavků.

„Nespoléháme se na levná řešení nebo ruční dodělávky. Naše rozváděče jsou výsledkem průmyslové výroby – vše včetně vodičů probíhá přesně dle výkresů a norem,“ doplňuje Zíka.

Správně navržený a vyrobený rozváděč je základním prvkem každé FVE instalace. Ovlivňuje bezpečnost, funkčnost i dlouhodobou spolehlivost systému. Pokud chcete mít jistotu, že rozváděč bude odpovídat požadavkům normy i revizního technika, vybírejte ověřené výrobce, kteří nespoléhají na „řešení na koleni“.

A-Z TRADERS s.r.o. nabízí profesionální přístup, kompletní dokumentaci, značkové komponenty a vlastní vývoj – to vše s důrazem na bezpečnost, kvalitu a legislativní správnost.

Fotovoltaika hraje v energetice čím dál významnější roli. I z toho důvodu je nutné pravidelně otevírat otázku bezpečnosti. Fotovoltaika patří obecně mezi spolehlivou a bezpečnou technologii, je ale nutné zdůraznit předpoklad důsledného plnění normativních požadavků. Praxe však ukazuje, že ne všechny normy jsou instalačními společnostmi dodržovány.

Důležitým a bohužel často opomíjeným bezpečnostním prvkem FVE, je svodič přepětí SPD. Dle ČSN 332000-712 ed.2 a dle vydaného odborného stanoviska Technické Inspekce České Republiky (dále jen TIČR) platí, že SPD svodiče je zapotřebí použít na DC straně co nejblíže u střídačů a dále pak před vstupem do budovy, pokud je vzdálenost mezi vstupem DC kabelu do budovy a měničem větší než 10 metrů. To znamená, že u většiny dnes instalovaných FVE na rodinné domy je zapotřebí umisťovat DC svodiče nejen ke střídači, ale i na střechu.

Řada instalačních firem ale nutnost jištění fotovoltaických panelů pomocí DC svodičů přepětí opomíná. Nechceme nikoho podezírat ze špatných úmyslů. Jedná se spíše o nízkou informovanost v této problematice.

S rozšiřováním fotovoltaických elektráren napříč společností nicméně bude zákonitě přibývat i závad a bezpečnostních problémů, takže je nutné, aby instalační společnosti vždy poskytovaly maximálně kvalitní a kvalifikovanou práci s ohledem na normativní požadavky.

Pokud instalační společnost při montáži fotovoltaických panelů na střešní krytinu nepoužívá na DC straně trasy svodiče přepětí, vystavuje zákazníka zvýšenému bezpečnostnímu riziku a v případě jakékoliv závady či nehody může absence těchto bezpečnostních prvků znamenat průšvih.

Trh už řešení zná

Naše společnost A-Z TRADERS s.r.o. představila svodič přepětí A-Z ROOF SPD T1+T2 1010 VDC, který plně vyhovuje normám. Montáž tohoto bezpečnostního prvku je velmi snadná. Svodiče jsou připojovány přímo do stringů jako průchozí jednotky (oba póly stringu se připojí přímo do jednotky a oba z nich také vystupují).

Vlastní konstrukce A-Z ROOF SPD T1+T2 1010 VDC je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny, což je stejný materiál jako nosné profily PV panelů a nehrozí vznik elektrochemické koroze. Vnitřní obvody jsou hermeticky zalité v polyuretanové hmotě.

Závěrem

Znění norem jasně deklaruje nutnost využívat SPD jednotky jako součást instalovaných fotovoltaických elektráren, což dokládá i vyjádření orgánu TIČR.

Realita je často ovšem jiná. Instalační společnosti tak mohou zbytečně vystavovat své zákazníky zvýšeným rizikům. Pro zabezpečení ochrany fotovoltaických systémů je nutné dodržet výše uvedené články ČSN 332000-712 ed.2.
