Rozváděč R-FVE-D1

Výroba tohoto produktu je ukončena & nahrazena produktem Rozváděč R-N3-AP-20.

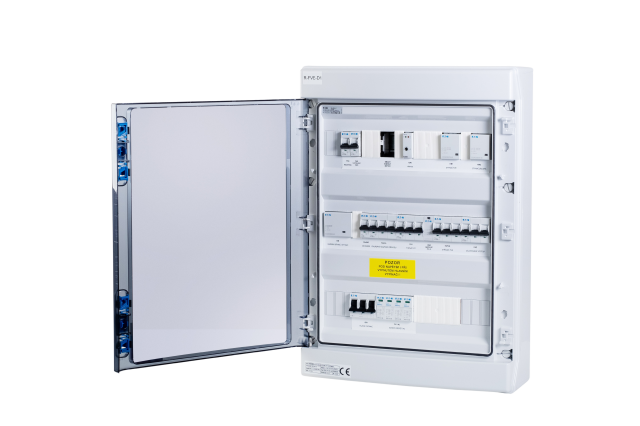

AC rozváděč určený pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač GoodWe 4 až 10K-ET).

Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku el. energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače) společné rozpadové místo i veškeré jištění, je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie. V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) Rozváděč R-FVE-D1 je koncipován na hlavní jistič ve sloupku do jsitiče B40/3.

Pozn. Smartmeter není součástí dodávky A-Z TRADERS s.r.o. Pokud zákazník dodá Smartmetery, jsme schopni je do rozváděčů osadit.

Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bez výpadkové řešení zálohy.

Seznam hlavních komponent:

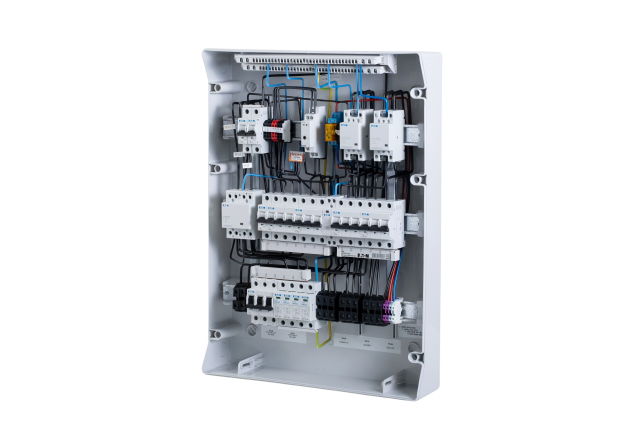

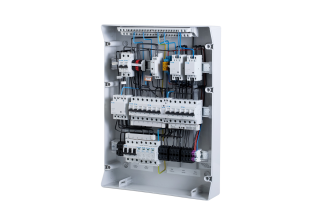

Rozváděč EATON IKA-3/54-ST, svodič přepětí třídy T1+T2 EATON SPBT12-280/4, hlavní vypínač EATON IS40/3, příprava pro jištění bojleru – EATON PL6-B16/3, jištění střídače a zálohovaných okruhů 2x EATON PL6-B20/3, stykač včetně hlídacího relé ELKO HRN-55 a stykač EATON Z-SCH230/40-40, jištění pro měření a řízení, jističe EATON PL6 a 2 stykače pro autonomní přepnutí objektu na zálohu Z-SCH230/25 + relé pro ovládání krizového HDO.

V Kombinaci s rozváděčem R-FVE-E1 (R-FVE-E2), kde je umístěn i A-Z Router, můžete propojit rozváděče připraveným kabelovým svazkem a mít ve 2 rozváděčích kompletní technologii včetně regulace do TUV.

Hlavní parametry

Značky střídačů

Parametry střídačů

Osazení rozvaděčů

Ostatní parametry
