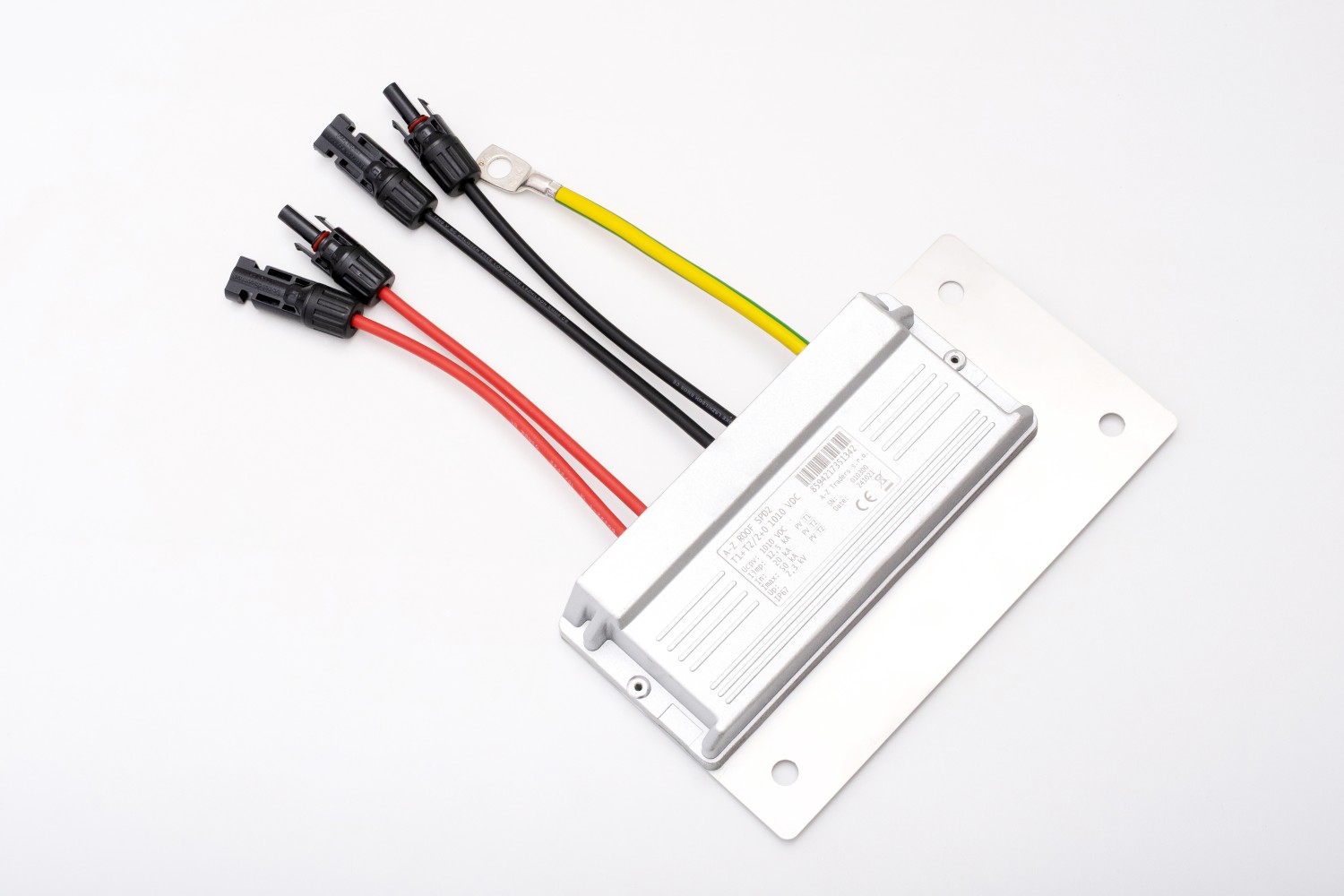

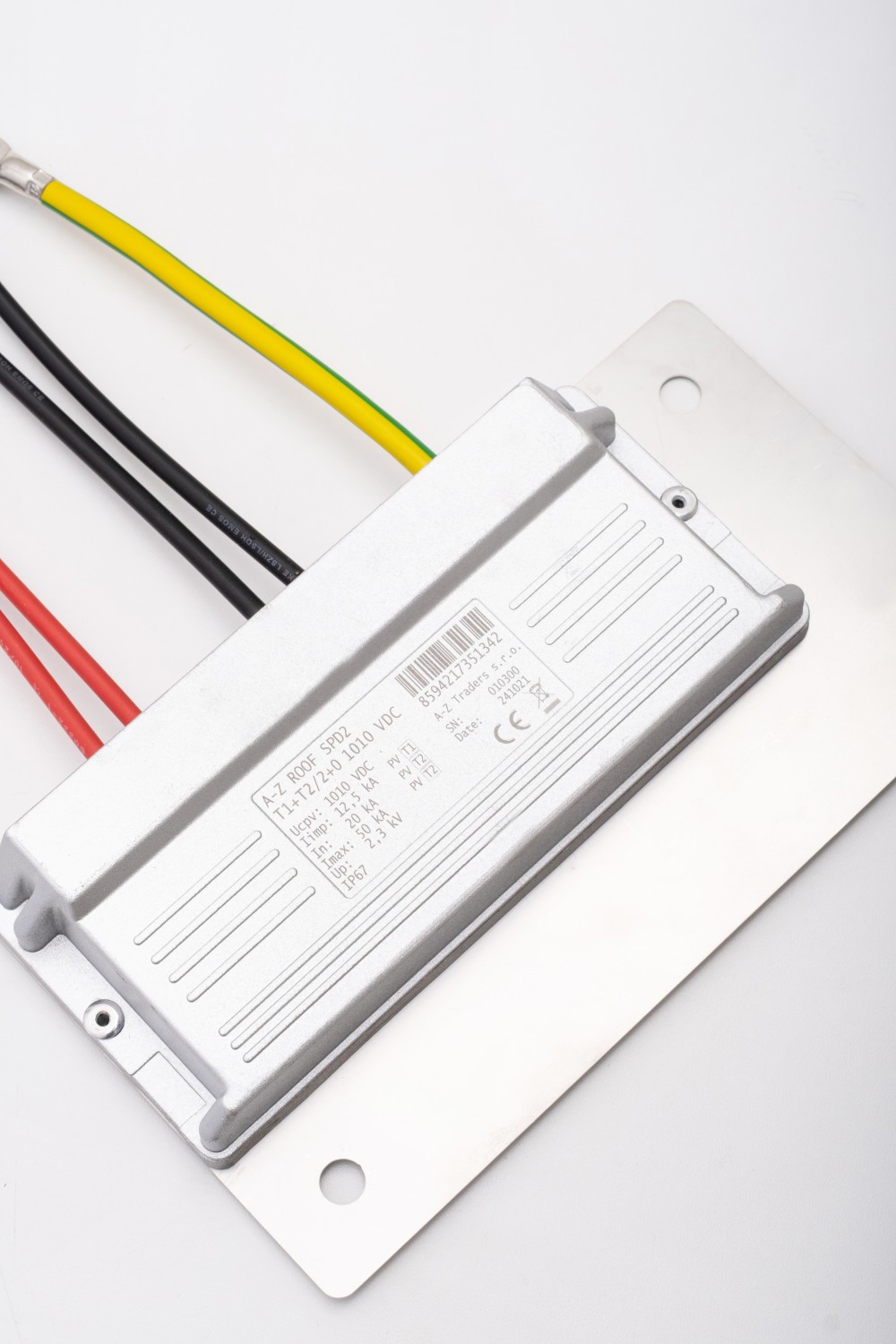

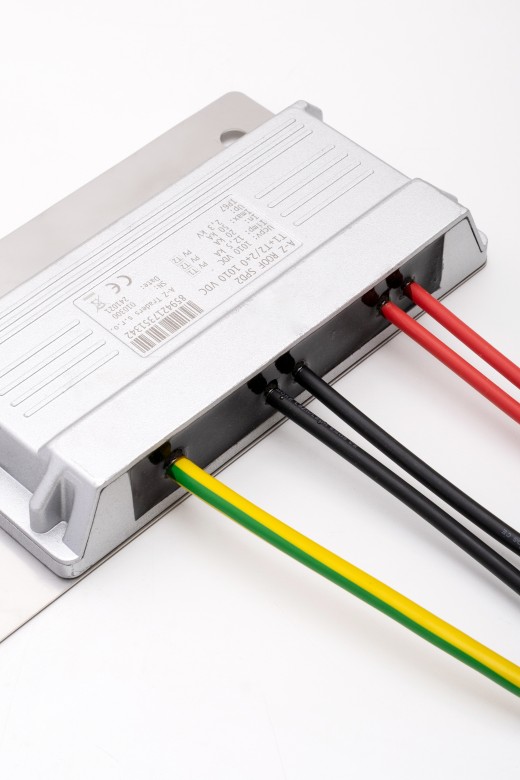

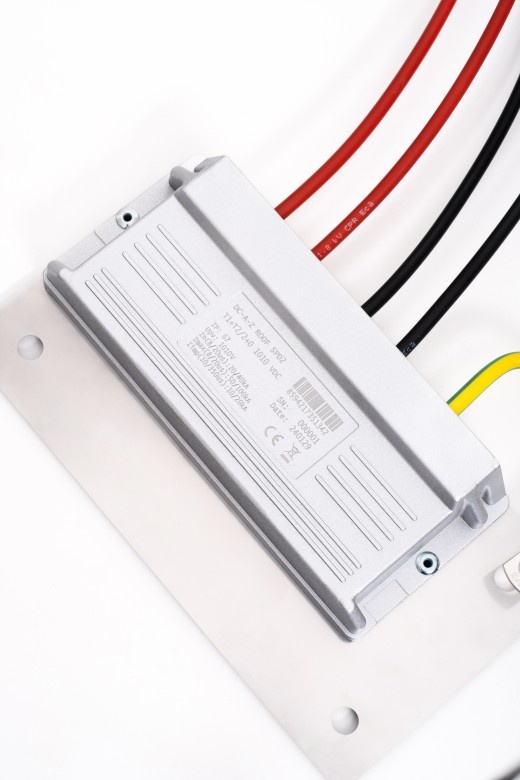

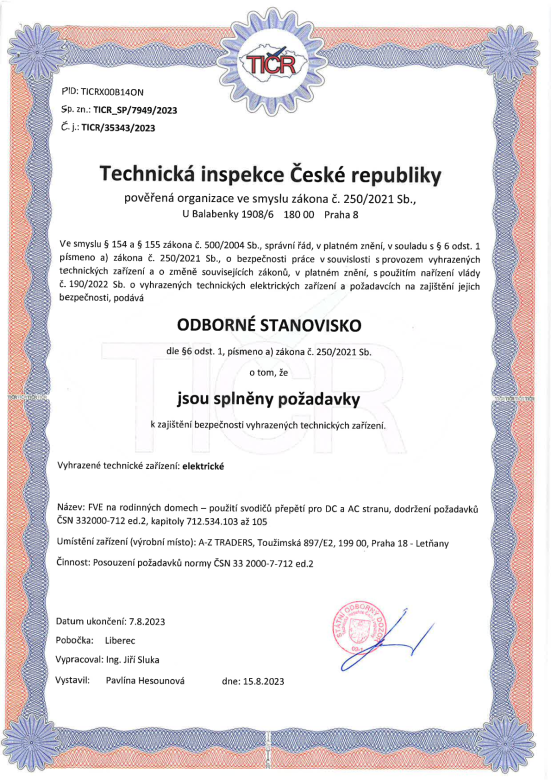

A-Z ROOF SPD T1+T2 2+0 1010 VDC

Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.

Ceny jsou viditelné pouze pro registrované.
POPIS PRODUKTU

PDF Popis produktu

Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.

Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícím hoření.

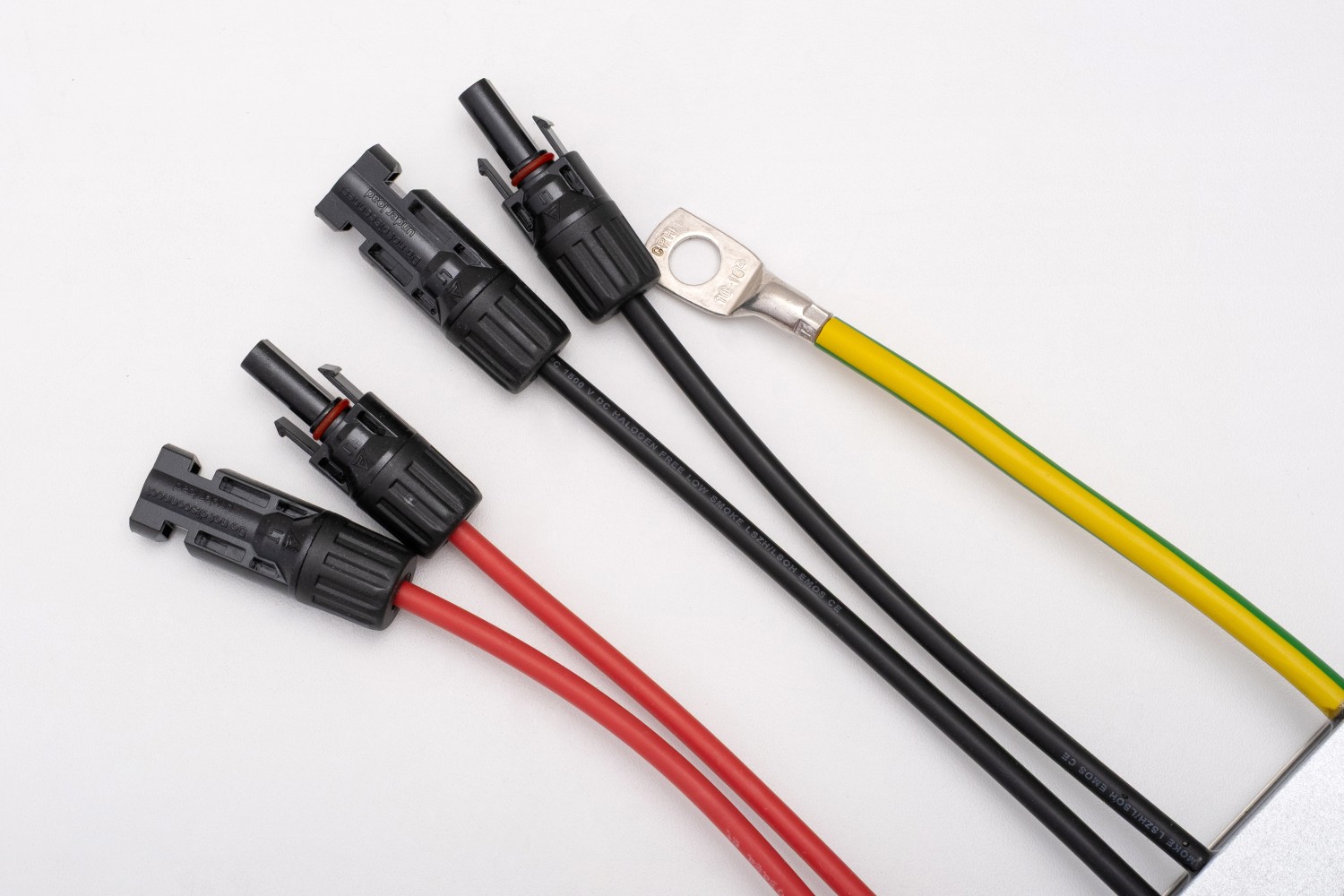

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).

Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí.

V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.

SOUPIS KOMPONENT

Soupis komponent

Vlastnost Hodnota
Maximální provozní DC napětí mezi L+ a L- (L+- a PE) 1010 V
In (8/20 μs)

L+ nebo L- /PE 20 kA

L+- /PE 40 kA

Imax (8/20 μs)

L+ nebo L- /PE 50 kA

L+- /PE 100 kA

Imp (10/350 μs)

L+ nebo L- /PE 12,5 kA

L+- /PE 25 kA

Rozměry 234x126x34,4 mm
Připojovací vodiče

Délka: cca 25 cm;

Průřez: 6/10 mm2;

Konektory: MC4 samec/samice s integrovanou pojistkou

Umístění Venkovní - montáž na nosný systém PV panelů
Jmenovitý zkratový proud Iscpv 10 kA
Vnější odpojovače pojistka integrovaná v MC4 < 30 A na vstupu
Indikace zapůsobení SPD pokles výstupního napětí k 0 V
Reziduální proud max 50 μA
Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 T1+T2
Vhodné pro síť DC
Jmenovitý zatěžovací proud IL

Type 1 - 30 A

Type 2 - 30 A

Type 3 - 80 A

Zkratová odolnosT ISCPV

10 kA

Napěťová ochranná hladina při In UP

< 2,3 kV

Doba odezvy tA

< 25 ns

Materiál pouzdra

Alu slitina

Stupeň ochrany krytu

IP67

Pracovní teplota ϑ

-40 ÷ 85 °C

Vlhkostní rozsah RH

0 ÷ 100 %

Průřez vodiče konektoru

Průřez: 6 mm/ 10 mm2 (dle provedení)

Utahovací moment zemní svorky

Dle použitého šroubu M8/10

Způsob montáže

FV Alu profil

Pracovní poloha

Libovolná

Poruchový režim SPD

OCFM

Výměnné provedení

NE

Životnost

> 15 let
