A-Z FIRESAFE FS-1

Bezpečnost rodinných domů s fotovoltaickými elektrárnami z pohledu požárního rizika je jedním z témat, které si v A-Z TRADERS klademe za cíl neustále posouvat dál. I to je důvod, proč jsme uvedli na trh odpojovač pod panel. Odpojovač pod panel zajistí stav, kdy je na komponentech FVE nulové nebo bezpečné napětí. Vzhledem k tomu že i při odpojení distribuční soustavy a vypnutí střídače FV panely stále mohou produkovat nebezpečné napětí, je řešením použít tento odpojovač pod panel, který zajistí uvedení do bezpečného stavu.

Oproti konkurenčním výrobkům jednotky FS-1 panel neodpojují ale zkratují, čímž je dosaženo opravdu nulového napětí nejen na výstupu jednotky, ale i na vlastním panelu. Dále mají jednotky integrovaný bypass v případě defektu panelu nebo poruchy jednotky a vratnou tepelnou ochranu, která odpojí panel při cca 85 °C.

Z principu funkce je systém navržen s definovaným bezpečným stavem, tj. v případě jakékoliv poruchy systému, výpadku napájení nebo i přehoření řídícího kabelu dojde vždy k aktivaci a uvedení FV panelů do beznapěťového stavu.

Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě.

Montáž na Al nosný profil je možná pomocí jednoho nebo dvou T šroubů do průměru 10 mm.

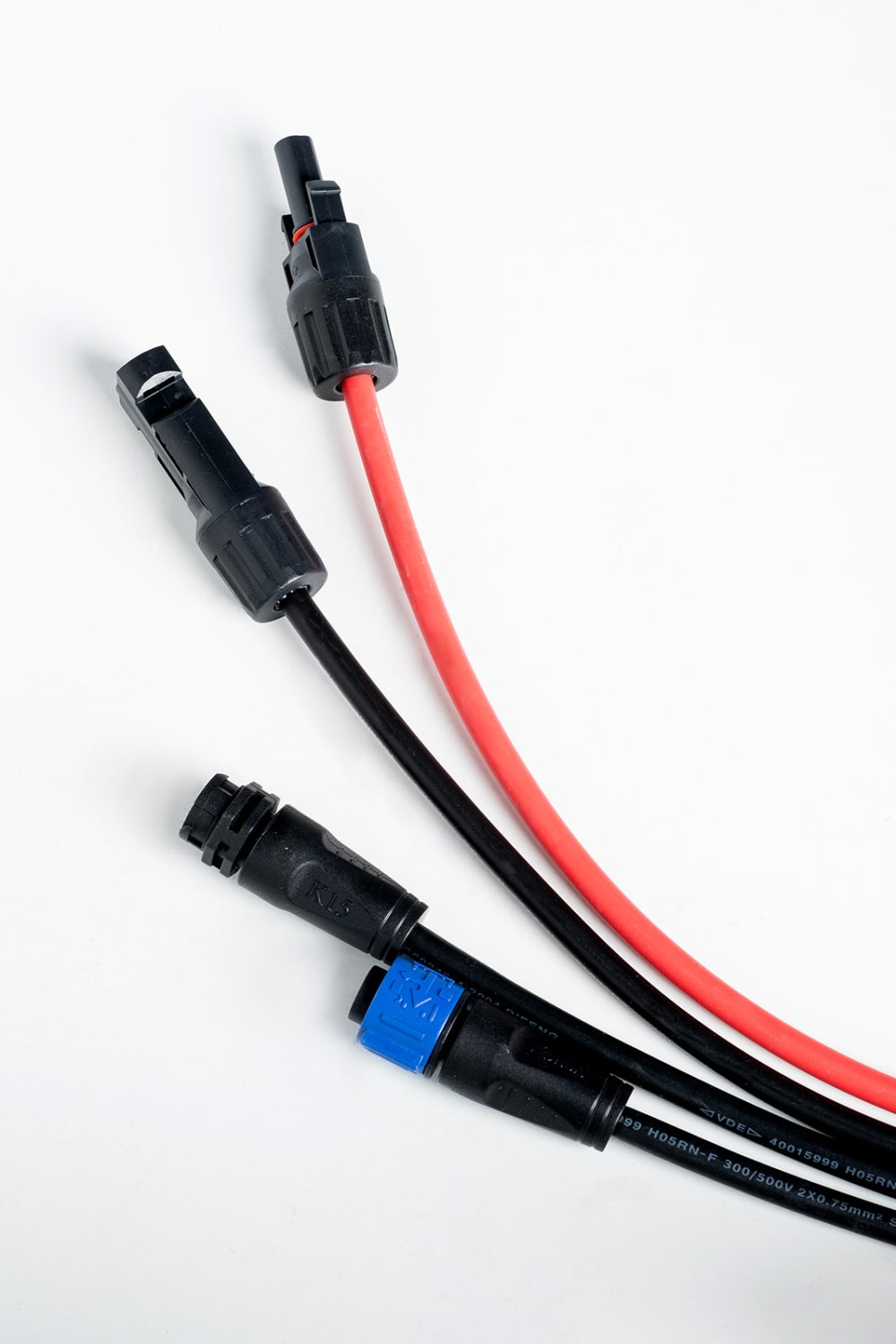

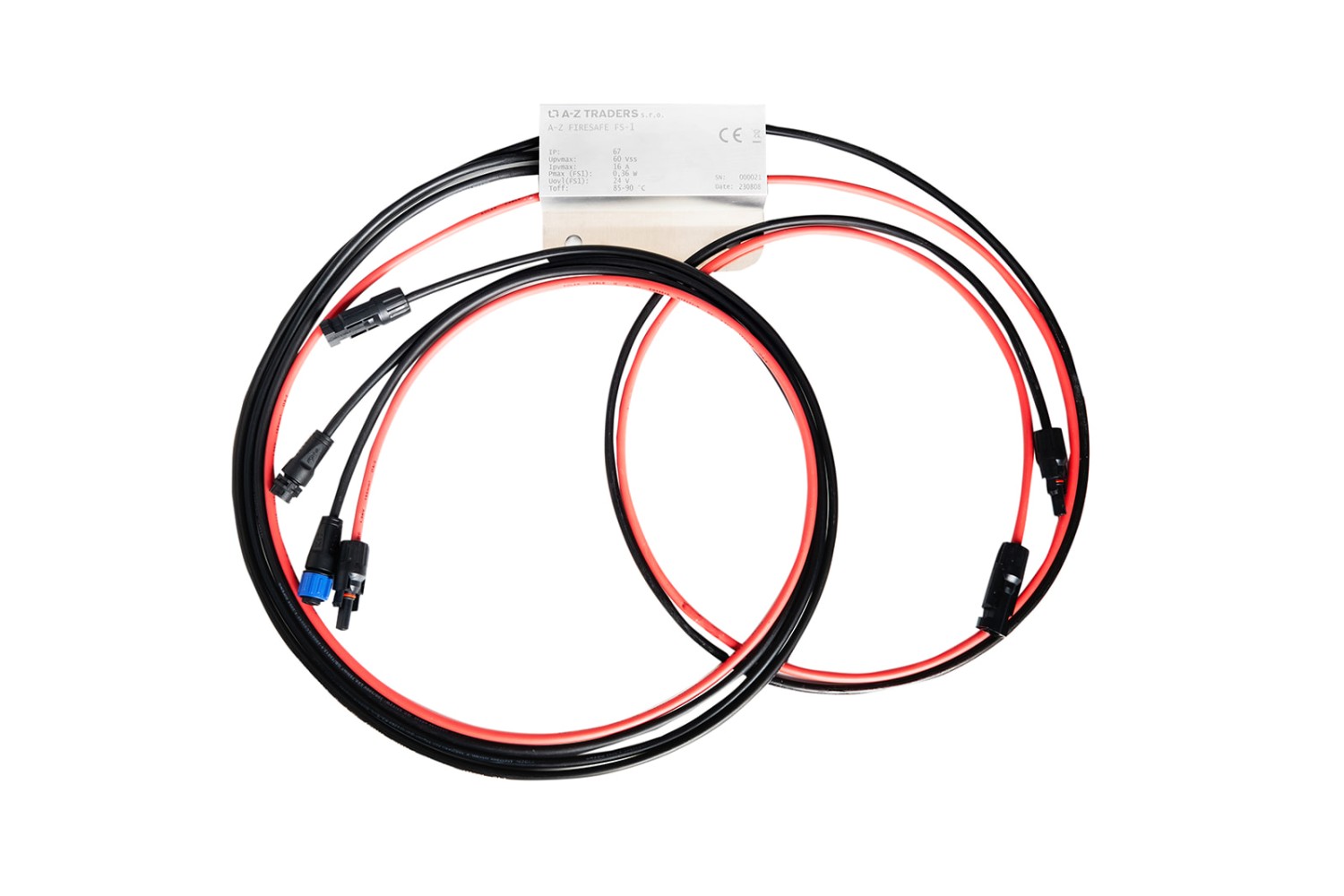

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí, tj. že oba póly panelu se připojí do jednotky a oba z nich také vystupují. Samotné výstupy jednotek jsou pak řazeny do stringu jako FV panely. Spojení je realizováno klasickými MC4 konektory a vodiči o průřezy 6 mm2 s dvojitou izolací s barevným rozlišením, dále vstupním a výstupním konektorem pro ovládací signál. Konektory mají plné krytí a jsou v provedení click-on pro snadné spojování.

Systém se skládá z jednotek pro montáž k FV panelu, kabeláže a ovládací jednotky. Při instalaci je nutné počítat že ke každému FV panelu náleží jedna jednotka FS1.
